在空调电路中，控制电路利用继电器来控制主要电气配件的运行状态，如室内外风扇电动机、电磁四通阀等。
空调中常见的继电器主要是有电磁继电器和固态继电器两种。

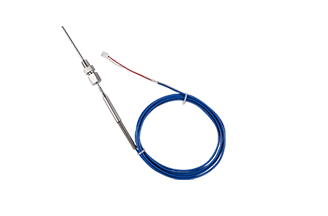

温度传感器与电磁继电器
电磁继电器是一种电磁配件，内部由线圈、铁芯、软铁杠杆及动、静触点构成。
在常态下，继电器内部线圈连接低压供电端，当其线圈中有电流利用时，线圈产生电磁效应，铁芯被磁化，软铁杠杆在吸力作用下向下动作，动触点与静触点接通;当线圈中电流消失时，铁芯磁力消失,软铁杠杆弹起，触点断开。继电器便是利用动触点与静触点通断状态来达到对控制对象通断电的。
空调电路板.上一般来说装置有多个电磁继电器，分别用以控制差异的电气配件。比如，在普通定频空调器的控制电路板上，为空调压缩机供电的引线直接连接到继电器(压缩机继电器)、上，该继电器的线圈一端连接+12V供电，另一边与控制电路中的反相器连接，常开触点串联在交流供电(L线)与压缩机公共绕组(c)之间。
当空调工作时，控制电路中微处理器输出控制信号，控制信号经反相器加到晶体管基极，12V电源圣继电器线圈有电流流过,因此继电器常开触点接通，压缩机供电线路被接通。
差异品牌和型号的空调中，尽管总体的控制功能基本一致，但实际的控制关系有所区别，继电器的数量和控制关系也有所区别。
比如，有些空调控制电路中，除了利用继电器对压缩机供电开展控制外，还采用继电器控制压缩机的启动。
固态继电器
固态继电器是一种外观类似小规模集成电路的元器件，网上有典型空调室内机控制电路中固态继电器(TLP3616)的实物外形及内部结构。
(TLP3616)的实物外形及内部结构
固态继电器实际是一种光控晶闸管，当发光二极管两端有电压而发光时，则双向晶闸管导通，即⑥脚和⑧脚之间导通。-般，在变频空调器室内机中的贯流风扇电动机由这类继电器控制。
辅助电加热器
辅助电加热器是指空调在制热状态时用以辅助补充热量的元器件。当室外环境温度较低时，空调制热效果会显著降低，增加辅助电加热电路可有效提高制热效果。
辅助电加热器采用PTC式，即其核心发热元为PTC热敏电阻器(阻值随温度上升而降低)，该热敏电阻器装置在辅助电加热器的加热管内,并与加热管绝缘。加热管外部装置有翅片散热片，热敏电阻器通电后，迅速发热，利用加热管传导到外部.有翅片散热片上，散发热量。
